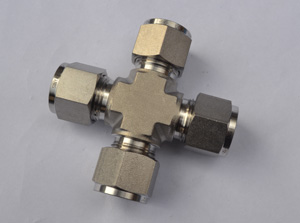

卡套接头的说明与安装配置卡套接头的概述: 卡套接头由三部分组成:接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后,旋紧螺母时,卡套前端外侧与接头体锥面贴合,内刃均匀地咬入无缝钢管,形成有效密封。 本篇文章就是带大家介绍卡套接头的安装说明与安装配置。
卡套接头的安装配置: 卡套接头的安装:
1、锯下合适长度的无缝钢管,去除端口毛刺。钢管端面要与轴线垂直,角度公差不大于0.5度。如果钢管需要折弯,则钢管端面至弯曲部位的直线段长度不能少于三倍螺母的长度。
2、把螺母和卡套在无缝钢管上。注意螺母和卡套的方向,不要装反了。
3、在预装配接头体螺纹和卡套上涂上润滑油,把钢管插入接头体,(钢管一定要插到底)用手旋紧螺母。
4、拧紧螺母直至卡套卡住钢管,这个转折点可以通过拧紧力矩的增加感受到(压力点)。
5、达到压力点后,再将螺母拧紧1/2圈。
6、将预装配接头体拆下,检查卡套刃边的嵌入情况,可见的突起带必须填满卡套前端的空间。卡套可以稍微旋转,但不能轴向移动。
7、最终安装,将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止,接着再拧紧1/2圈安装完毕。
重复安装:所有的卡套接头都可以多次重装,但要保证零件无损坏且清洁。
1、把钢管插入接头体直至卡套贴紧接头体内锥面,用手拧紧螺母。
2、用扳手拧紧螺母,直至拧紧力矩急剧增大,再拧紧1/4至1/2圈即可。
检查:可拆下钢管检查装配是否合乎要求:卡套端部的钢管上应该有均匀的轻微凸起。卡套不能前后滑动,但允许有轻微转动。
泄漏原因: 1、钢管没有插到底 2、螺母没有拧紧 3、钢管外表面刮伤或钢管不圆。 4、钢管太硬。
对于卡套接头优势的分析在下一篇继续做详细介绍,如需了解更多,请持续关注。
